Линия для производства бугорчатой прокладки 1000 В1С

Линии для производства бугорчатой прокладки 1000 В1С

Основная структура производственной линии серии 1000В1С состоит из 3 секций
  1. Смесеприготовительная система
  2. Формовочная система и система сушки
  3. Система управления
Технические характеристики:
Параметры Характеристики
Производительность 1000 шт/час (контейнер 10 яиц, лоток 30 яиц)
Общая мощность 375,47 кВт
Расход макулатуры 75-80 кг/час
Расход воды 0,5-1 т/час
Расход электричества 220-290 кВт/час
Комплектация линии 1000В1С
Состав Кол-во   Доп. информация
  Смесеприготовительная система
1 ZSJD-1.7 Гидроразбиватель 1 ZSJD-1.7 Гидроразбиватель Объем: 1.7 м3 Мощность: 22 кВт Материал: нерж. сталь
2 PZ-1.7 Платформа 1   Для гидроразбивателя
3 ZKS-1.0 Вибросито 1 ZKS-1.0 Вибросито Площадь сита: 1м2 Мощность: 3 КВт
4 JB-120-210 Миксер 2 JB-120-210 Миксер Редуктор: 3Кв, Направляющий вал и лопасти: нерж. сталь. Диаметр смешивания 1200мм.
5 Автоматическая система управления 1   Включает регулирующий клапан, индуктор, шкаф управления и др.

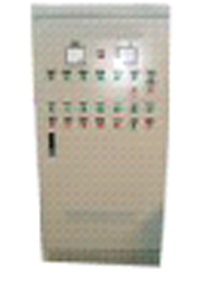

6 KZT1.7 Система управления, приготовление массы 1 KZT1.7 Система управления, приготовление массы Сенсорный дисплей; PLC регулирует концентрацию массы; автоматический контроль уровня и подачи массы.
7 KZ1.7 Система управления за основным оборудованием 1   интегрирована в панель KZT1.7
  Формовочная система и сушка
1 ZJW2—11595B Автоматическая формовочная машина 1 ZJW2—11595B Автоматическая формовочная машина Мощность нагрева: 216 КВт (верхняя плита: 43,2 кВт нижние плиты 172,8 КВт соответственно) Привод: гидравлический Мощность двигателя: 22 КВт. Сенсорный дисплей управления.
2 GZ-3000 Автоматическая дренажная система 1 GZ-3000 Автоматическая дренажная система Состав: сепарационный бак, автоматический дренажный бак, обратный клапан, электромагнитный клапан, индуктор и др.
3 GYS-3 Устройство высокого давления 1 GYS-3 Устройство высокого давления Состав: водяной насос высокого давления (3 КВт, бак для воды 0.8 м?, предохранительный клапан, обратный клапан, манометр, шкаф управления.

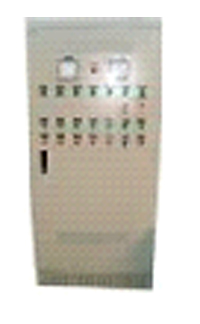

4 KX-W Система управления за основным оборудованием 1 KX-W Система управления за основным оборудованием Управляет системами формовки и сушки
5 Пресс-формы 1 Пресс-формы Материал пресс форм: алюминий комплект для формовочной части
  Оборудование необходимое для работы оборудования (дополнительное оборудование)
1 Насос 2 Насос P: 4КВт Q=56м3/час
2 Водный насос 1 Водный насос P: 4КВт Q=88м3/час
3 Водный насос 1 Водный насос P: 1,1КВт Q=23м3/час
4 Охладительный резервуар 1 Охладительный резервуар
5 Вакуумный насос 1 Вакуумный насос P: 37КВт Q=23м3/мин
6 Воздушный компрессор 1 Воздушный компрессор P: 37КВт Q=2,3м3/мин
7 Фильтр 2
8 Осушитель воздуха (охладительного типа) 1
9 Ресивер 1   1 м3
Оборудование для линии 1000 В1С, предоставляемое клиентом до начала монтажных работ
Наименование Кол-во   Доп. Информация

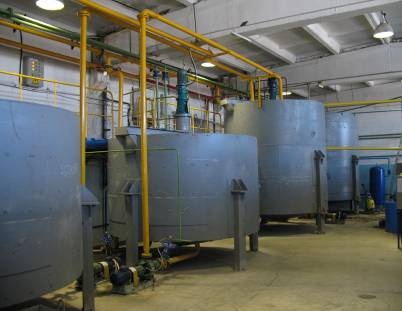

1 Бассейн для приготовления целлюлозы 1 Бассейн для приготовления целлюлозы Чертежи и спецификация предоставляется продавцом
2 Формировочный бассейн 1   Чертежи и спецификация предоставляется продавцом
3 Очистительный бассейн 1   Чертежи и спецификация предоставляется продавцом

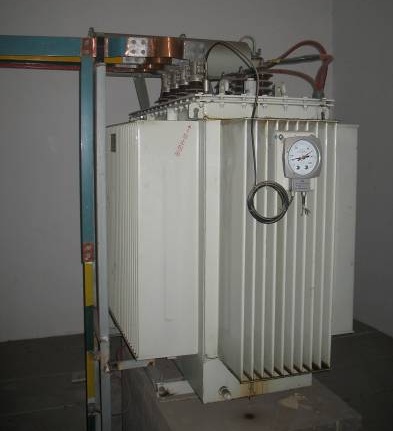

4 Потребление линии   Потребление линии 380 В/50 Гц/3 фаз., 220 В/50 Гц/2 фаз.

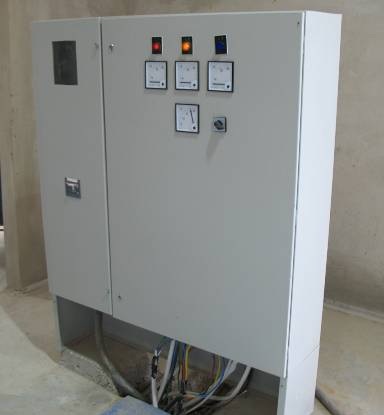

5 Щит управления общей мощностью   Щит управления общей мощностью Необходимо подвести источник питания от общего щита управления общей мощностью до производственной линии.
6 Водопровод   Водопровод 1,5 "-2'' Если давление воды слишком низкое и воды недостаточно, должен быть установлен дополнительный насос
7 Рабочая зона   Рабочая зона S=350-400 M2 ( не менее 300 M2)
8 Склад макулатуры   Склад макулатуры S=100-150 M2
9 Склад готовой продукции   Склад готовой продукции S=150-200 M2
Количество обслуживающего персонала
  Название Кол-во человек
1 Приготовление смеси 1
2 Формовочная секция 1
3 Инспекция, упаковка 2
4 Техническое обслуживание оборудования и бригадир. 1
  Итого: 5
